mercoledì 4 maggio 2011

LCVP Dinassaut 1/72 RC

I lavori continuano...

Ecco il supporto motore ed il timone fissati definitivamente




Inoltre ho aggiunto alcuni particolari... altri li metterò rifacendomi al kit italeri in 1/35...




Visto da vicino, è possibile accorgersi che il lamierino da 0,1mm è saldato, non incollato...









Ormai il grosso della parte meccanica è stato completato.







Con il collegamento del timone al servo, il più e fatto... vedrò in seguito dove piazzare la RX, il variatore di velocità avanti-indietro realizzato con il circuito di un servo e la batteria....







ho inizato anche ad aggiungere qualche dettaglio, non presente nel kit... mi sono basato su qualche foto recuperata quà e là...

lo scarico posteriore...

[url="http://imageshack.us/photo/my-images/600/4scaricoposteriore.jpg/"][img]http://img600.imageshack.us/img600/7946/4scaricoposteriore.jpg[/img][/url]

le due pompe di sentina... le ho realizzate in ottone solo perchè in "cantiere" non ho disponibili profili evergreen adatti... e non mi fà assolutamente voglia di fare 150km per andarli a comprare...

[url="http://imageshack.us/photo/my-images/24/4pompedisentina.jpg/"][img]http://img24.imageshack.us/img24/7018/4pompedisentina.jpg[/img][/url]

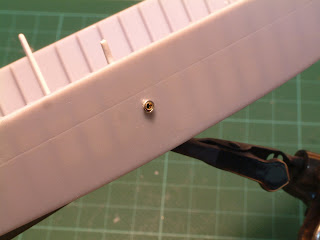

lo scarico laterale di una delle pompe di sentina

[url="http://imageshack.us/photo/my-images/94/4vistalateralescafo.jpg/"][img]http://img94.imageshack.us/img94/2315/4vistalateralescafo.jpg[/img][/url]

[url="http://imageshack.us/photo/my-images/269/4uscitapompesentina.jpg/"][img]http://img269.imageshack.us/img269/6635/4uscitapompesentina.jpg[/img][/url]

ho ricostruito con plasticard la copertura del motore, rifacendola un pò più fedele all'originale... questo forse mi consentirà anche di nascondere al suo interno una piccola batteria lipo da 75mAH... ho ricostruito anche la consolle (boh...??) di comando...

[url="http://imageshack.us/photo/my-images/862/4coperturamotoreerratae.jpg/"][img]http://img862.imageshack.us/img862/4500/4coperturamotoreerratae.jpg[/img][/url]

qualche prova di montaggio a secco...

[url="http://imageshack.us/photo/my-images/683/4provamontaggiocopertur.jpg/"][img]http://img683.imageshack.us/img683/51/4provamontaggiocopertur.jpg[/img][/url]

[url="http://imageshack.us/photo/my-images/269/4provamontaggiopostopil.jpg/"][img]http://img269.imageshack.us/img269/2969/4provamontaggiopostopil.jpg[/img][/url]

diciamo che si stà cominciando a vedere qualcosa... ho dovuto spostare in avanti un pò tutte le strutture (non ci stava il servo... verso poppa dovrò aggiungere dei listelli di plasticard...
